CentOS生产环境部署OpenVPN服务

1.1 Openvpn概念

OpenVPN是一个用于创建虚拟专用网络加密通道的软件包，最早由James Yonan编写。OpenVPN可以使用公开密钥、电子证书、或者用户名/密码来进行身份验证。它大量使用了OpenSSL加密库中的SSLv3/TLSv1协议函数库。
OpenVPN可以在Solaris、Linux、OpenBSD、FreeBSD、NetBSD、Mac OS X以及Windows、Android和ios上运行。
OpenVPN不是一个基于Web的VPN软件，也不与IPsec及其它VPN软件包兼容。

1.1.1 Openvpn原理

OpenVPN的技术原理主要包括：虚拟网卡、加密（SSL协议的实现）、身份验证、功能与端口

1.1.2 虚拟网卡

虚拟网卡是使用网络底层编程技术实现的一个驱动软件，安装此类程序后主机上会增加一个非真实的网卡，它可以像其它网卡一样进行配置。
服务程序可以在应用层打开虚拟网卡，如果应用软件 （如网络浏览器）向虚拟网卡发送数据，则服务程序可以读取到该数据，如果服务程序写合适的数据到虚拟网卡，应用软件也可以接收 得到。
很多系统都可以安装虚拟网卡，所以OpenVPN的跨平台使用变得容易。在OpenVPN中，如果用户访问一个远程的虚拟地址（属于虚拟网卡配置的地址系列，区别于真实地址），则操作系统会通过路由机制
将数据包（TUN模式）或数据帧（TAP模式）发送到虚拟网卡上，服务程序接收该数据并进行相应的处理后，会通过socket从外网上发送出去。这完成了一个单向传输的过程，反过来也是一样。
当远程服务程序通过SOCKET从外网上接收到数据，并进行相应的处理后，又会发送回给虚拟网卡，则相应应用软件就会接收到。

1.1.3  加密

OpenVPN使用OpenSSL库来加密数据与控制信息，所以它可以使用任何OpenSSL支持的算法，它可以使用HMAC功能来进一步提高连接的安全性，OpenSSL的硬件加速也能提高它的性能。

1.1.4  身份验证

OpenVPN支持的身份验证方式：

1.1.5 预享私钥

最为简单，但它也只能用于创建点对点的VPN

1.1.6 第三方证书(PKI)

提供最完善的功能，但需要额外维护一个PKI证书系统。

1.1.7 用户名和密码组合

可以省略掉客户端证书但同样需要服务端证书用作加密。（OpenVPN 2.0+)

1.1.8  功能与端口

OpenVPN所有的通信都基于一个单一的IP端口，使用通用的网络协议，默认且推荐使用UDP协议，它也支持TCP。IANA指定给OpenVPN的官方端口为1194。
OpenVPN 2.0以后的版本每个进程可以同时管理数个并发的隧道。
OpenVPN可以通过大多数的代理服务器，并且能够在NAT环境中很好地工作。
服务端具有向客户端推送某些网络配置信息的功能，这些信息包括：IP地址、路由设置。
OpenVPN提供了两种虚拟网络接口：通用Tun/Tap驱动，通过它们，可以创建三层IP隧道，或者虚拟二层以太网，后者可以传送任何类型的二层以太网数据。
传送的数据可以通过LZO算法压缩。

1.1.9 OpenVPN的实现

OpenVPN的实现分为服务端和客户端。
搭建过程中注意软件版本，特别是Windows客户端这里使用的是最新的OpenVPN版本2.4.3，老的版本的客户端可能出现无法连接OpenVPN服务端的情况。

1.2 系统环境的优化

1.2.1 查看当前的系统版本，及内核信息

[root@openvpn ~]# uname -r
2.6.32-696.el6.x86_64
[root@openvpn ~]# cat /etc/redhat-release
CentOS release 6.9 (Final)

1.2.2 系统优化脚本

1.2.2.1  启动优化的脚本

vim /tmp/optimize-init_sys.sh
#!/bin/bash
##############################################################
# File Name: optimize-init_sys.sh
# Version: V1.0
# Author: Guoxiangfu
# Organization: guoxiangfu.com
# Emai: 978299310@qq.com
# Created Time : 2017-08-15 14:55:22
# Description:
##############################################################
. /etc/init.d/functions

#change system directory: create seripts/software directory
function change_dir(){
    ShellDir="/server/scripts"
    SoftwareDir="/server/tools"
    mkdir -p $ShellDir &&\
    mkdir -p $SoftwareDir
}

# input info verify
function info_verify(){
    read -p "Please make sure the information you entered (yes|no): " info
  case "$info" in
        y*|Y*)
            continue
            ;;
        n*|N*)
            exit 1
          ;;
  esac
}

#change system hostname
function change_hostname(){
    read -p "Please input hostname: " HostName
        info_verify
    hostname $HostName &&\
    sed -i "2s/=.*$/=$HostName/g" /etc/sysconfig/network &&\
    chk_hosts=$(grep -o "\b$HostName\b" /etc/hosts)
    get_ip=$(ifconfig eth0|awk -F "[ :]+" 'NR==2 {print $4}')
    if [ -z $chk_hosts ]
    then
        echo "$get_ip   $HostName" >>/etc/hosts
    else
        continue
    fi
}

#boot system optimize: setup chkconfig
function change_chkconfig(){
    Boot_options="$1"
    for boots in `chkconfig --list|grep "3:on"|awk '{print $1}'|grep -vE "$Boot_options"`
    do
        chkconfig $boots off
    done
}

#setup system optimize: setup ulimit
function change_ulimit(){
    grep "*       -       nofile       65535" /etc/security/limits.conf >/dev/null 2>&1
    if [ $? -ne 0 ]
    then
        echo '*       -       nofile       65535' >>/etc/security/limits.conf
    fi
}

#setup system optimize: setup sysctl
function change_sysctl(){
    cat /tmp/sysctl.conf >/etc/sysctl.conf &&\
    modprobe bridge &>/dev/null &&\
    sysctl -p &>/dev/null
}

#sshd software optimize: change sshd_conf
function change_sshdfile(){
    SSH_Port="port 22"
    SSH_ListenAddress=$(ifconfig eth0|awk -F "[ :]+" 'NR==2 {print $4}')
    SSH_PermitRootLogin="PermitRootLogin no"
    SSH_PermitEmptyPassword="PermitEmptyPasswords no"
    SSH_GSSAPI="GSSAPIAuthentication no"
    SSH_DNS="useDNS no"
      #sed -i -e "13s/.*/$SSH_Port/g" /etc/ssh/sshd_config
      #sed -i -e "15s/.*/ListenAddress $SSH_ListenAddress/g" /etc/ssh/sshd_config
      #sed -i -e "42s/.*/$SSH_PermitRootLogin/g" /etc/ssh/sshd_config
      #sed -i -e "65s/.*/$SSH_PermitEmptyPassword/g" /etc/ssh/sshd_config
      sed -i -e "81s/.*/$SSH_GSSAPI/g" /etc/ssh/sshd_config
      sed -i -e "122s/.*/$SSH_DNS/g" /etc/ssh/sshd_config
}

#selinux software optimize: change disable
function change_selinux(){
    sed -i 's#SELINUX=.*#SELINUX=disabled#g' /etc/selinux/config &&\
    setenforce 0
}

#firewall software optimize: change stop
function change_firewall(){
    /etc/init.d/iptables stop >/dev/null 2>&1
}

#crond software optimize: time synchronization
function change_update(){
    grep -i "#crond-id-001" /var/spool/cron/root >/dev/null 2>&1
    if [ $? -ne 0 ]
    then
        echo '#crond-id-001:time sync by hq' >>/var/spool/cron/root
        echo "*/5 * * * * /usr/sbin/ntpdate time.nist.gov >/dev/null 2>&1">>/var/spool/cron/root
    fi
}

#update yum info
function update_yum(){
    wget -q -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-6.repo
    wget -q -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-6.repo
}

#change profile file info
function change_profile(){
    grep "PS1" /etc/profile >>/dev/null 2>&1
    if [ $? -ne 0 ]
    then
        echo  "PS1='\[\e[32;1m\][\u@\h \W]\\$ \[\e[0m\]'" >>/etc/profile
    fi
    grep "alias grep" /etc/profile >>/dev/null 2>&1
    if [ $? -ne 0 ]
    then
    echo "alias grep='grep --color=auto'" >>/etc/profile
    echo "alias ll='ls -l --color=auto --time-style=long-iso'" >>/etc/profile
    fi
    source /etc/profile
}

function main(){
    change_dir
    change_hostname
    change_chkconfig "crond|network|rsyslog|sshd|sysstat"
    change_ulimit
    change_sysctl
    change_sshdfile
    change_selinux
    change_firewall
    change_update
    update_yum
    change_profile
}
main
action "system optimize complete" /bin/true

1.2.2.2  内核优化的参数

cat>>/tmp/sysctl.conf<<EOF
# Kernel sysctl configuration file for Red Hat Linux
#
# For binary values, 0 is disabled, 1 is enabled.  See sysctl(8) and
# sysctl.conf(5) for more details.

# Controls IP packet forwarding
net.ipv4.ip_forward = 0

# Controls source route verification
net.ipv4.conf.default.rp_filter = 1

# Do not accept source routing
net.ipv4.conf.default.accept_source_route = 0

# Controls the System Request debugging functionality of the kernel
kernel.sysrq = 0

# Controls whether core dumps will append the PID to the core filename.
# Useful for debugging multi-threaded applications.
kernel.core_uses_pid = 1

# Controls the use of TCP syncookies
net.ipv4.tcp_syncookies = 1

# Disable netfilter on bridges.
net.bridge.bridge-nf-call-ip6tables = 0
net.bridge.bridge-nf-call-iptables = 0
net.bridge.bridge-nf-call-arptables = 0

# Controls the default maxmimum size of a mesage queue
kernel.msgmnb = 65536

# Controls the maximum size of a message, in bytes
kernel.msgmax = 65536

# Controls the maximum shared segment size, in bytes
kernel.shmmax = 68719476736

# Controls the maximum number of shared memory segments, in pages
kernel.shmall = 4294967296

###################################################################
net.ipv4.tcp_fin_timeout = 2
net.ipv4.tcp_tw_reuse = 1
net.ipv4.tcp_tw_recycle = 1
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_keepalive_time = 600
net.ipv4.ip_local_port_range = 4000    65000
net.ipv4.tcp_max_syn_backlog = 16384
net.ipv4.tcp_max_tw_buckets = 36000
net.ipv4.route.gc_timeout = 100
net.ipv4.tcp_syn_retries = 1
net.ipv4.tcp_synack_retries = 1
net.core.somaxconn = 16384
net.core.netdev_max_backlog = 16384
net.ipv4.tcp_max_orphans = 16384
#以下参数是对iptables防火墙的优化，防火墙不开会提示，可以忽略不理。
net.nf_conntrack_max = 25000000
net.netfilter.nf_conntrack_max = 25000000
net.netfilter.nf_conntrack_tcp_timeout_established = 180
net.netfilter.nf_conntrack_tcp_timeout_time_wait = 120
net.netfilter.nf_conntrack_tcp_timeout_close_wait = 60
net.netfilter.nf_conntrack_tcp_timeout_fin_wait = 120
net.core.wmem_default = 8388608
net.core.rmem_default = 8388608
net.core.wmem_max = 16777216
net.core.rmem_max = 16777216
EOF

1.2.3 执行系统优化的脚本

sh optimize-init_sys.sh

1.3 安装openvpn服务

1.3.1 安装依赖环境安装包

yum -y install openssl openssl-devel lzo openvpn easy-rsa

1.3.2 生成证书文件

cp -pr /usr/share/easy-rsa/2.0/* /etc/openvpn/

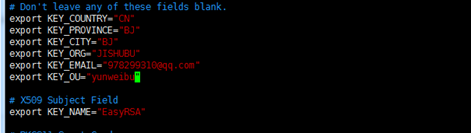

vim vars

[root@openvpn openvpn]# source vars
NOTE: If you run ./clean-all, I will be doing a rm -rf on /etc/openvpn/keys
[root@openvpn openvpn]# ./clean-all
[root@openvpn openvpn]# ./build-ca          连续回车

1.3.3 生成服务端证书和密钥

[root@openvpn openvpn]# ./build-key-server server     连续回车—再加两个y

1.3.4 创建Diffie-Hellman，确保key穿越不安全网络的命令：

[root@openvpn openvpn]# ./build-dh
Generating DH parameters, 2048 bit long safe prime, generator 2
This is going to take a long time

1.3.5 生成客户端证书和密钥

[root@openvpn openvpn]# ./build-key client  连续回车—再加两个y

1.3.6 配置服务端openvpn文件server.conf

l

ocal 10.0.0.72
port 19923
proto tcp
dev tun

ca /etc/openvpn/key/ca.crt
cert /etc/openvpn/keys/server.crt
key /etc/openvpn/keys/server.key
dh /etc/openvpn/keys/dh2048.pem

ifconfig-pool-persist /etc/openvpn/ipp.txt

server 172.16.0.0 255.255.255.0
push "route 172.16.1.0 255.255.255.0"
client-to-client

keepalive 20 120
comp-lzo

user root
group root

persist-key
persist-tun
status openvpn-status1.log
log-append  openvpn1.log
verb 1
mute 20

1.3.7 防火墙设置

iptables -t nat -A POSTROUTING -s 172.16.0.0/24 -o eth0 -j MASQUERADE
/etc/init.d/iptables save

1.3.8 双网卡配置路由转发

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1    修改为1

1.3.9 客户端配置

[root@openvpn openvpn]# source vars
[root@openvpn openvpn]# ./build-key fuhua    创建的客户端用户   重复回车---最后输入两个y

1.3.10 启动服务端

/etc/init.d/openvpn restart

1.4 Windows客户端下载

1.4.1 下载地址

http://pan.baidu.com/s/1miBRIaO

1.4.2 安装openvpn 2.3.6

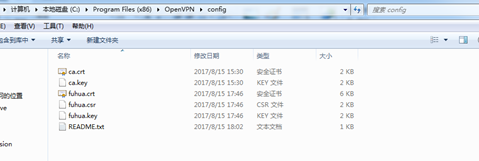

1.4.3 在服务端下载刚才创建的客户端的key

[root@openvpn keys]# sz -y fuhua.*
[root@openvpn keys]# sz -y ca.*

1.4.4 手动创建一个客户端client.ovpn配置文件

client
proto tcp
dev tun
remote 10.0.0.72 19923
ca ca.crt
cert fuhua.crt
key fuhua.key
resolv-retry infinite
nobind
mute-replay-warnings
keepalive 20 120
comp-lzo
user root
group root
persist-key
persist-tun
status openvpn-status.log
log-append openvpn.log
verb 3
mute 20

1.4.5 Windows客户端连接

1.4.6 Linux客户端连接

1.4.6.1  下载yum源

wget -q -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-6.repo
wget -q -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-6.repo

1.4.6.2  安装openvpn客户端

yum -y install openvpn

1.4.6.3  拷贝文件到openvpn文件目录下

[root@clientopenvpn openvpn]# ls ca.* fuhua.*
ca.crt  ca.key  fuhua.crt  fuhua.csr  fuhua.key

1.4.6.4  启动客户端文件

[root@openvpn openvpn]# openvpn --config client.ovpn &
[1] 37649

1.4.6.5  查看ip

[root@openvpn openvpn]# ifconfig tun0
Tun0      Link encap:UNSPEC  HWaddr 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00
          inet addr:172.16.0.6  P-t-P:172.16.0.5  Mask:255.255.255.255
          UP POINTOPOINT RUNNING NOARP MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:100
          RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b)
